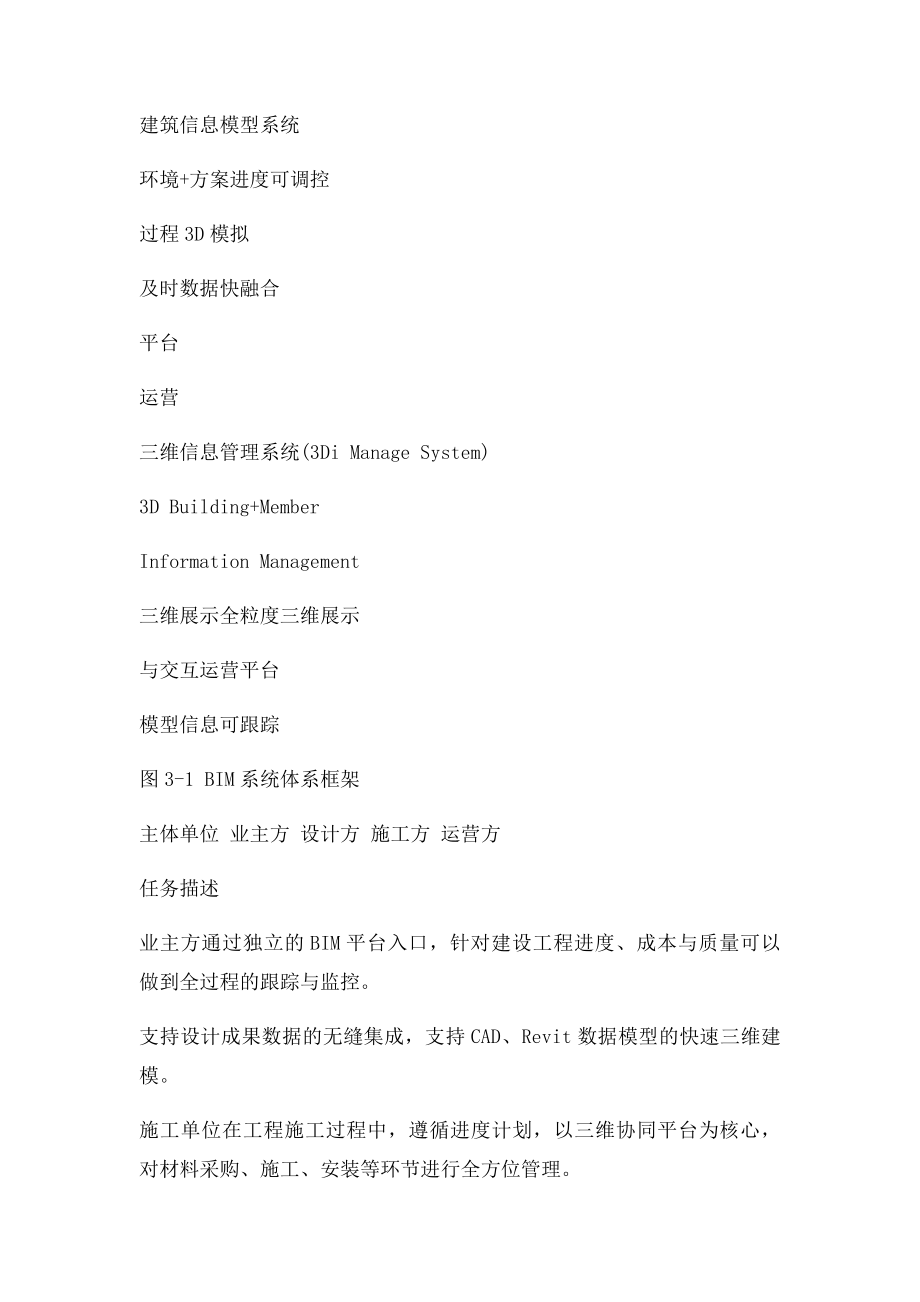

1、BIM实施方案概述BIM实施方案概述 一、BIM实施方案概述 1.1 BIM体系框架 业主全过程跟踪与监督施工进度成本控制质量控制进度过程全监控宏观微观含其中业主BIM平台设计Quick 3D Model基于AutoCAD/Revit平台的快速三维建模模型数据深加工3DMax双向无损可交互施工采购管理进度控制合同管理三维协同建筑信息模型系统环境+方案进度可调控过程3D模拟及时数据快融合平台运营三维信息管理系统(3Di Manage System)3D Building+MemberInformation Management三维展示全粒度三维展示与交互运营平台模型信息可跟踪图3-1 BIM系统

2、体系框架 主体单位 业主方 设计方 施工方 运营方 任务描述 业主方通过独立的BIM平台入口，针对建设工程进度、成本与质量可以做到全过程的跟踪与监控。 支持设计成果数据的无缝集成，支持CAD、Revit数据模型的快速三维建模。 施工单位在工程施工过程中，遵循进度计划，以三维协同平台为核心，对材料采购、施工、安装等环节进行全方位管理。 提供“真三维+构件信息”综合管理、模拟与运营技术支持。 1 BIM实施方案概述 1.2 BIM运行流程 图1-1 BIM运行流程 环节 设计 施工 竣工 运营 BIM中心职能 对设计图纸和方案进行三维方式审查，避免施工中问题。 跟踪施工进度，对构件的采购、施工、调

3、试进行全方位数据综合，确保构件属性数据的完整性。 归档所有过程中的图纸、电子资料，包括构件设计、施工属性，以及三维构件空间数据，并对归档数据抽析再综合优化。最终发布可以独立运行的三维BIM运营平台。 提供咨询及平台服务，帮助运营方开展BIM各种模拟应用，以及运行维护。 2 BIM实施方案概述 1.3 实施技术流程 建筑设计结构设计管线设计暖通设计电气设计建筑分析结构分析管线检测能源分析负荷分析成本概算项目进度计划数据综合综合数据库项目施工进度模拟评审数据抽析与再综合运营支撑运营数据库业主运营施工监理BIM中心设计三维模型综合数据运行支撑三维平台运营图1-2 BIM实施技术流程 3 BIM实施方

4、案概述 环节 技术支撑 输出结果 基于Revit和AutoCAD的各种专业分析功能由设计1、 建筑3D模型+构件三方自检完成，可采用Revit或第三方软件。BIM中维模型； 心仅提供基于Revit和AutoCAD模型转换插件，支2、 构件空间关系+拓扑关持Revit和AutoCAD与三维构件系+构件联通关系 的无缝转换。 3、 建筑属性+构建属性 1、 基于三维建筑和构件的专业分析； 根据设计方案提交施工进度，BIM中心提供基于2、 基于规划与实际施工三维场景的施工进度模拟，能有效解决施工过程进度的三维模拟； 中出现返工和重修设计方案问题。 3、 基于构件的采购、施工、安装过程属性综合； 1、

5、 资料打包入库，包含设计、报告、合同等文本、后台数据库采用抽析与再综合，优化模型的空间图片格式； 和属性数据，规整入库各种文档资料数据，为后2、 三维建筑和构件模型期运营维护提供必需的数据支持。 规整入库，包含历史版本； 3、 构件属性入库。 提供独立运行的三维建筑信息运营平台，支持构 件和属性的更新维护，提供分类显示、查询统计、三维漫游等相关应用。 设计环节 施工过程 竣工验收 运营维持 4 BIM实施方案概述 1.4 功能规划 本BIM系统采用模块化设计思路，各角色单位登陆各自独立的系统模块。主要分为：业主BIM、设计BIM、施工BIM、监理BIM、运营BIM和BIM中心，其中BIM中心是

6、维持整个BIM运行的核心，贯穿整个环节。 设计BIM 设计资料 模型转换 自测报告 在办箱 收件箱 发件箱 图纸目录 文档目录 成本概算 建筑模型转换 构建模型转换 结构分析结果 管线分析结果 电气分析结果 施工进度 采购管理 合同管理 构件管理 在办箱 收件箱 发件箱 施工BIM 进度上报 进度对比 进度模拟 监理BIM 图表方式 三维方式 人工成本 材料成本 其他成本 合同清单 规划指标 设计指标 进度指标 成本指标 质量体系 运营BIM 分类查看 室内漫游 扩展应用 建筑维护 管线维护 设施维护 结构维护 场地维护 其他维护 模型建模 三维分析 模型管理 竣工发布 系统管理 在办箱 收件

7、箱 发件箱 BIM中心 场景建模 设计模型建模 模型交互输出 管线 结构 节能 消防 模型增删改 构件属性维护 过滤查看 演示模式发布 运营模式发布 角色、人员、权限 数据备份/回复 业主BIM 图表方式 三维方式 人工成本 材料成本 其他成本 合同清单 规划指标 设计指标 进度指标 成本指标 质量体系 进度跟踪 成本控制 进度跟踪 成本控制 质量控制 在办箱 收件箱 发件箱 采购属性维护 施工属性维护 质量控制 调试属性维护 监理日志 在办箱 收件箱 发件箱 模拟应用 运营维护 5 BIM实施方案概述 1.5 功能界面简介 图1-3 BIM模块分类 图1-4 BIM登陆入口 图1-5 BIM

8、中心/模型管理/分类查看 图1-6 业主BIM/施工进度/图表方式查看 6 BIM实施方案概述 二、BIM实施团队组成 2.1 各方协助单位分工 参与方 业主 施工方 设计院 总体分工、职责 提出需求、提供项目相关资料。 提供施工方面技术支持，配合维护BIM模型。 提供基础图纸和设计技术支持，设计图纸自我审查，利用BIM中心提供的插件导出建筑及构件模型。 一、BIM中心主要由以下岗位构成 1.项目总负责人 2.建筑结构、机电专业负责人 3.BIM管理员 二、各岗位职责规定如下： 1.项目总负责人职责如下： 1）负责制定BIM项目策略文档计划； 2）负责BIM项目运作、管理； 3）负责设计方案三

9、维审查； 4）负责对项目技术风险预测及风险控制、解决； 5）确保从BIM模型中导出的2D图纸符合制图标准要求。 2.专业负责人的职责如下： 1）负责各专业资源组织及协调，为本专业技术负责； 2）负责协助项目总负责人进行BIM项目流程管理及运作； 3）负责协助项目总负责人进行BIM项目技术风险预测及控制，解决； 4）负责收集管理项目自建构件； 5）负责三维模型导入、二维图纸管理； 6）负责对三维模型的拆分、工作集的划分，工作权限的分配管理。 3.BIM管理员的职责如下： 1）协调各专业三维协同及权限使用； 2）负责三维模型检查； 3）负责文件夹、归档文件、构件文件、项目数据转换的管理及运作； 4

10、）协助项目总负责人、专业负责人完成BIM项目策略文档，以及协助项目总负责人进行项目管理及运行。 BIM中心 7 BIM实施方案概述 2.2 各单位在BIM应用中的职责 BIM内容 管线综合碰撞检查 BIM应用模拟 成本管理控制 施工现场平面布置分析 参与 四维施工模拟 设施及资产管理 参与、指导 参与 参与 指导、实施 组织、实施 实施 实施 组织、实施 实施 实施 参与 参与、指导 相关单位 业主 参与 设计 施工 运营 参与 实施 实施 BIM中心 组织、实施 实施 实施 自查、指导 参与、指导 参与、指导 参与 组织、实施 8 BIM实施方案概述 三、模型各阶段深度要求 3.1 建筑模型

11、深度要求 信息维度 序号 1 2 3 4 5 6 7 8 9 物理信息 10 11 12 13 14 15 16 17 18 19 信息内容 场地：场地边界、地形表面、建筑地坪、场地道路等 建筑主体外观形状：例如体量形状大小、位置等 建筑层数、高度、基本功能分隔构件、基本面积 建筑标高 建筑空间 主要技术经济指标的基础数据 主体建筑构件的几何尺寸、定位信息：楼地面、柱、外墙、外幕墙、屋顶、内墙、门窗、楼梯、坡道、电梯、管井、吊顶等 主要建筑设施的几何尺寸、定位信息：卫浴、部分家具、部分厨房设施等 主要建筑细节几何尺寸、定位信息：栏杆、扶手、装饰构件、功能性构件等 主体建筑构件深化几何尺寸、定位

12、信息：构造柱、过梁、基础、排水沟、集水坑等 主要建筑装饰深化：材料位置、分割形式、铺装与划分 主要构造深化与细节 隐藏工程与预留孔洞的几何尺寸、定位信息 细化建筑经济指标的基础数据 精细化构件细节组成与拆分的几何尺寸、定位信息 最终构件的精确定位及外形尺寸 最终确定的洞口的精确定位及尺寸 构件为安装预留的细小孔洞 实际完成的建筑构件的位置及尺寸 9 初步 阶段 施工 竣工 BIM实施方案概述 3.2 结构模型深度要求 信息维度 序号 1 2 3 信息内容 阶段 施工 物理信息 结构体系的初步模型表达、结构设缝、主要结构构件布置 结构层数、结构高度 主体结构构件：结构梁、结构板、结构柱、结构墙、

13、水平及竖向支撑等的基本布置及截面 4 空间结构的构件基本布置及截面 5 基础类型及尺寸 6 主要结构孔洞定位、尺寸 7 建筑围护体系的结构构件布置 8 预埋件、焊接件的精确定位及外形尺寸 9 复杂节点模型的精确定位及外形尺寸 10 构件为安装预留的细小孔洞 11 实际完成的建筑构件配件的位置及尺寸 初步 竣工 10 BIM实施方案概述 3.3给排水模型深度要求 阶段 初步 施工 竣工 信息维度 序号 1 2 3 4 5 6 7 信息内容 主要机房或机试区的占位几何尺寸、定位信息 室外干管几何尺寸、定位信息 主要路由几何尺寸、定位信息 主要设备几何尺寸、定位信息 室内干管几何尺寸、定位信息 次要

14、设备几何尺寸、定位信息 管井内管线设备几何尺寸、定位信息 支管、阀门中、水表及其他管道附件等几何尺寸、定位信息 末端设备布置定位信息和管线连接 细部深化模型各构件的实际几何尺寸、准确定位信息 大型设备基础、管道支吊架、连接件、阀门规格、定位信息 特殊管件、设备的加工模型、下料准确几何信息 复杂部位管道整体定制加工模型 根据设备采购信息的定制模型 实际完成的建筑设备与管道构件及配件的位置及尺寸 物理信息 8 9 10 11 12 13 14 15 11 BIM实施方案概述 3.4 电气模型深度要求 阶段 初步 施工 竣工 信息维度 序号 1 2 3 4 5 6 7 变配电房尺寸及定位信息 信息内

15、容 主要路由几何尺寸、定位信息 主要设备几何尺寸、定位信息 所有机房的占位几何尺寸、定位信息 所有干管几何尺寸、布置 支管几何尺寸、布置定位信息 所有设备几何尺寸、布置定位信息 管井内管线连接几何尺寸、布置定位信息 设备机房内设备布置定位信息和管线连接 末端设备布置定位信息和管线连接 编辑部深化模型各构件的实际几何尺寸、准确定位信息 单项深化设计模型 桥架、母线的规格、定位信息 根据设备采购信息的定位模型 实际完成的建筑设备与桥架构件及配件的位置及尺寸 物理信息 8 9 10 11 12 13 14 15 16 12 BIM实施方案概述 3.5 暖通模型深度要求 信息维度 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 信息内容 主要路由几何尺寸、定位信息 主要设备、几何尺寸、定位信息 主要干管几何尺寸、定位信息 所有机房的占位几何尺寸、定位信息 管井内管线连接几何尺寸、布置定位信息 设备机房内设备布置定位信息和管线连接 末端设备布置定位信息和管线连接 管道、管线装置布置 单项深化设计模型 支吊架、管道连接件、阀门的规格、定位信息 风管定制加工模型 复杂部位管道整体定制加工模型 根据设备采购信息的定制模型 实际完成的建筑设备与管道构件及配件的位置及尺寸 阶段 施工 物理信息 初步 竣工 13
