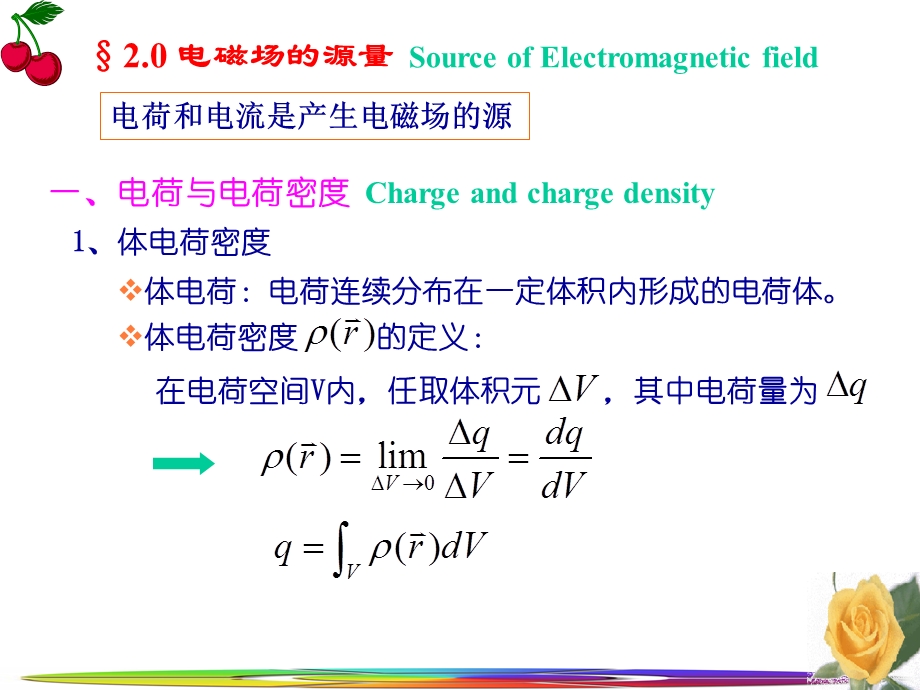

1、第二章 电磁场基本方程 Electromagnetic field equations,2.0 电磁场的源 2.1 静态电磁场的基本定律和基本场矢量2.2 法拉弟电磁感应定律和全电流定律 2.3 麦克斯韦方程组 2.4 电磁场的边界条件 2.5 坡印廷定理和坡印廷矢量 2.6 唯一性定理,一、电荷与电荷密度 Charge and charge density,1、体电荷密度,体电荷：电荷连续分布在一定体积内形成的电荷体。,体电荷密度 的定义：,在电荷空间V内，任取体积元，其中电荷量为,2.0 电磁场的源量 Source of Electromagnetic field,电荷和电流是产生电磁场的

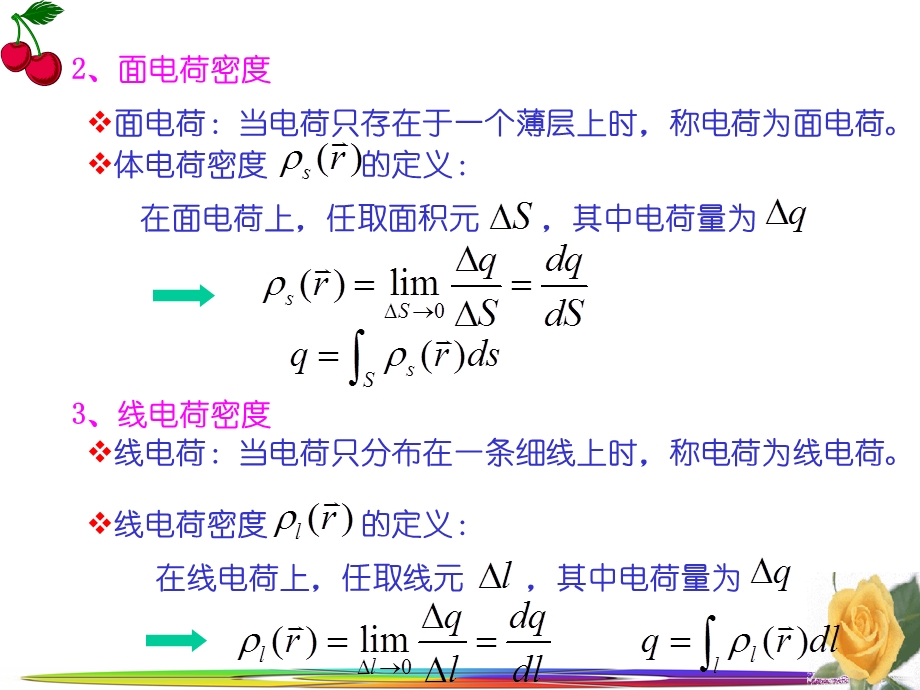

2、源,2、面电荷密度,面电荷：当电荷只存在于一个薄层上时，称电荷为面电荷。,体电荷密度 的定义：,在面电荷上，任取面积元，其中电荷量为,3、线电荷密度,线电荷：当电荷只分布在一条细线上时，称电荷为线电荷。,线电荷密度 的定义：,在线电荷上，任取线元，其中电荷量为,4、点电荷,点电荷：当电荷体体积非常小，可忽略其体积时，称为点电荷。点电荷可看作是电量q无限集中于一个几何点上。,运动的电荷形成电流。电流大小用电流强度I描述。,电流强度I的定义：,设在 时间内通过某曲面S的电量为，则定义通过曲面S的电流为：,电流强度的物理意义：单位时间内流过曲面S的电荷量。,恒定电流：电流大小恒定不变。即：,二、电流

3、与电流密度 Electronic current(density),引入电流密度矢量 描述空间电流分布状态。,1、体电流密度 Volume Electronic current density,体电流：电荷在一定体积空间内流动所形成的电流,体电流密度 定义：,设正电荷沿 方向流动，则在垂直 方向上取一面元，若在 时间内穿过面元的电荷量为，则：,为空间中电荷体密度，为正电荷流动速度。,2),2、面电流密度 Surface Electronic current density,当电荷只在一个薄层内流动时，形成的电流为面电流。,面电流密度 定义：,电流在曲面S上流动，在垂直于电流方向取一线元，若通过

4、线元的电流为，则定义,1）的方向为电流方向（即正电荷运动方向）,讨论：,2）若表面上电荷密度为，且电荷沿某方向以速度 运动，则可推得此时面电流密度为：,注意：体电流与面电流是两个独立概念，并非有体电流就有面电流。,3、线电流与电流元,电荷只在一条线上运动时，形成的电流即为线电流。,电流元：长度为无限小的线电流元。,3）穿过任意曲线的电流：,证明,2.1 静态电磁场的基本定律和基本场矢量,基本场矢量：电场强度E电通量密度（电位移矢量）D磁通量密度(磁感应强度)B磁场强度H,基本定律：库仑定律 高斯定理毕奥-萨伐定律安培环路定律,静电场：恒定不变的电场，由静止电荷产生。即：,恒定电磁、场：恒定电流

5、所产生的电场和磁场。,静态电磁场：静电场、恒定电场、恒定磁场,图 2-1 两点电荷间的作用力,库仑定律描述了真空中两个点电荷间相互作用力的规律。,一、库仑定律 Coulombs Law,2.1.1 库仑定律和电场强度Coulombs Law and Electronic field indensity,式中,K是比例常数,r是两点电荷间的距离,是从q1指向q2的单位矢量。若q1和q2同号,该力是斥力,异号时为吸力。在国际单位制中,库仑定律表达为,式中,q1和q2的单位是库仑(C),r的单位是米(m),0是真空的介电常数:,说明：,2、库仑定律是在无限大的均匀、线性、各向同性介质中总结出的实验定

6、律。,1、静止点电荷之间的相互作用力称为静电力。两个点电荷之间静电力的大小与两个电荷的电量成正比、与电荷之间距离的平方成反比，方向在两个电荷的连线上。,3、静电力遵从叠加原理，当有多个点电荷存在时，其中任一个点电荷受到的静电力是其他各点电荷对其作用力的矢量叠加,4、对于连续分布的电荷系统（如体电荷、面电荷和线电荷），静电力的求解不能简单地使用库仑定律，必须进行矢量积分,5)由库仑定律知,在离点电荷q距离为r处的电场强度为,二、电场强度,单位正电荷在电场中所受的作用力称为该点的电场强度，以E 表示。,式中q 为试验电荷的电量，F 为电荷q 受到的作用力。,说明：,1）对q取极限是避免引入试验电荷

7、影响原电场；,2）电场强度的方向与电场力的方向一致；,3）电场强度的大小与试验电荷q的电量无关。,4)电场的单位：牛顿/库仑(N/C),定义：,是媒质的介电常数,在真空中=0。这样,对真空中的点电荷q,除电场强度E外,描述电场的另一个基本量是电通量密度D,又称为电位移矢量。在简单媒质中,电通量密度由下式定义:,一、电通量密度：Electronic flux,电通量:,电位移矢量在某一曲面上的面积分就是矢量通过该曲面的电通量,二、高斯定理,2.1.2 高斯定理,电通量密度Gausss Law,Electronic flux,Gausss Law,此通量仅取决于点电荷量q,而与所取球面的半径无关。

8、如果在封闭面内的电荷不止一个,则利用叠加原理知,穿出封闭面的电通量总和等于此面所包围的总电量,即穿过任一封闭面的电通量,等于此面所包围的自由电荷总电量,取积分曲面为半径为r的球面，电通量为：,高斯定理：,说明：,若封闭面所包围的体积内的电荷是以体密度v分布的,则所包围的总电量为,上式对不同的V都应成立,因此两边被积函数必定相等,于是有,高斯定理的微分形式,三、利用高斯定理求解静电场,关键：高斯面的选择。,高斯面的选择原则：,用高斯定理求解电场的方法只能适用于一些呈对称分布的电荷系统。,1）场点位于高斯面上；2）高斯面为闭合面；3）在整个或分段高斯面上，或 为恒定值。,求真空中半径为a，带电量为

9、Q的导体球在球外空间中产生E。,分析：电场方向沿半径方向：电场大小只与场点距离球心的距离相关。,解：在球面上取面元ds，该面元在P点处产生的电场径向分量为：,式中：,例题一,说明：与位于球心的点电荷Q在空间中产生的电场等效。,已知真空中电荷分布函数为：,式中r为球坐标系中的半径求空间各点的电场强度。,解：,由高斯定理,ra,例,2.1.3 毕奥-萨伐定律,磁通量密度The Biot-Savart Law,Magnetic flux density,运动电荷在磁场中受到的作用力的特点：与电荷量及运动速度的大小成正比，而且还与电荷的运动方向有关。电荷沿某一方向运动时受力最大，而垂直此方向运动时受力

10、为零。受力为零的方向为零线方向如果最大作用力为 Fm，则实验发现沿偏离零线方向 角度运动时，受力为Fmsin,磁场的重要特性：会对处于其中的运动电荷（电流）产生力的作用，称为磁场力。,磁感应强度矢量:描述空间磁场分布。,一、磁感应强度 Magnetic flux density,在磁场 空间中，以速度 运动的电荷q0所受的作用力为,说明：称为磁感应强度或磁通密度，单位为T（特斯拉）。,其方向与电荷受磁场力为零时的运动方向相同。,两个载流回路间的作用力,真空中，两电流回路C1,C2，载流分别为I1,I2，则：r是电流元Idl至Idl的距离,是由dl指向dl的单位矢量,0是真空的磁导率:,二、毕奥

11、-萨伐定律The Biot-Savart Law,两个电流回路之间的作用力为：,安培力定律:Amperes force law,电流元 在磁场 中受到的磁场力为：,若 由电流元 产生，则由安培力定律,可知，电流元 产生的磁感应强度为：,毕奥萨伐尔定律,说明：、三者满足右手螺旋关系。,二、电流元产生的磁场的磁场强度,1、体电流,三、体电流与面电流产生的磁感应强度,2、面电流,3、载流为I的无限长线电流在空间中产生磁场,例题一,求半径为a的电流环在其轴线上产生的磁场。,解：建立如图柱面坐标系。,在电流环上任取电流元，令其坐标位置矢量为。,易知：,例 2.1 参看图2-3,长2l的直导线上流过电流I

12、。求真空中P点的磁通量密度。,图 2-3 载流直导线,解 采用柱坐标,电流Idz到P点的距离矢量是,解 采用柱坐标,电流Idz到P点的距离矢量是,对无限长直导线,l,有,在简单媒质中,磁场强度H由下式定义:,在恒定磁场中，磁场强度矢量沿任意闭合路径的环量等于其与回路交链的电流之和，即：,称为媒质磁导率。,为真空中的,磁场强度 Magnetic field intensity,安培环路定律 Amperes circuital law,安培环路定律(积分形式),2.1.4 安培环路定律、磁场强度,因为S面是任意取的,所以必有,由斯托克斯定理，,J为电流密度，是一个矢量，电流密度的方向为正电荷的运动

13、方向，其大小为单位时间内垂直穿过单位面积的电荷量。,安培环路定律(微分形式),在静电场中E沿任何闭合路径的线积分恒为零:,利用斯托克斯定理得,由于电场强度的旋度为0，可引入电位函数，使,物理意义：静态电场是无旋场即保守场在静态电场中将单位电荷沿任一闭合路径移动一周，静电力做功为零静电场为保守场。（电力线不构成闭合回路）,一、电场强度的旋度,2.1.5 两个补充的基本方程,二、磁场强度的散度：,在恒定磁场中，磁感应强度矢量穿过任意闭合面的磁通量为0，即：,散度定理,磁通连续性定律（积分形式）,孤立磁荷不存在,磁力线在空间任意位置是连续的。孤立磁荷不存在,(A)0，故B可用一矢量函数的旋度来表示。

14、,结论：,2.2.1 法拉第电磁感应定律(Faradays Law of Induction),静态场:场大小不随时间发生改变(静电场,恒定电、磁场),时变场:场的大小随时间发生改变。,特性：电场和磁场相互激励，从而形成不可分隔的统一的整体，称为电磁场。,特性：电场和磁场相互独立，互不影响。,一、电磁感应现象与楞次定律,电磁感应现象实验表明：当穿过导体回路的磁通量发生变化时，回路中会出现感应电流。,楞次定律：回路总是企图以感应电流产生的穿过回路自身的磁通，去反抗引起感应电流的磁通量的改变。,2.2 Time-varying Electromagnetic Fields,法拉第电磁感应定律和全电

15、流定律,法拉第电磁感应定律：当穿过导体回路的磁通量发生改变时，回路中产生的感应电动势与回路磁通量的时间变化率成正比关系。数学表示：,说明：“-”号表示回路中产生的感应电动势的作用总是要阻止回路磁通量的改变。,二、法拉第电磁感应定律,当回路以速度v运动时，,斯托克斯定理,法拉第电磁感应定律微分形式,物理意义：1、某点磁感应强度的时间变化率的负值等于该点时变电场强度的旋度。2、感应电场是有旋场，其旋涡源为，即磁场随时间变化的地方一定会激发起电场，并形成旋涡状的电场分布。,说明：感应电动势由两部分组成，第一部分是磁场随时间变化在回路中“感生”的电动势;第二部分是导体回路以速度v对磁场作相对运动所引起

16、的“动生”电动势,当回路静止时，,变化的电场能产生磁场,电流连续性方程,时间内，V内流出S的电荷量为,电荷守恒定律：时间内，V内电荷改变量为,由电流强度定义：,电流连续性方程的微分形式,电流连续性方程积分形式,2.2.2 位移电流和全电流定律,在时变情况下,另一方面，由,得到了两个相互矛盾的结果。,位移电流,是电位移矢量对时间的变化率，具有电流密度的量纲，称为位移电流密度,:,全电流定律,由,积分形式：,物理意义：该定律包含了随时间变化的电场能够产生磁场这样一个重要概念，也是电磁场的基本方程之一。磁场强度沿任意闭合路径的线积分等于该路径所包曲面上的全电流。,推广的安培环路定理,全电流定律,全电

17、流,变化的电场能产生磁场,对任意封闭面S有,2.2.3 全电流连续性原理,物理意义：穿过任一封闭面的各类电流之和恒为零。这就是全电流连续性原理。将它应用于只有传导电流的回路中,得知节点处传导电流的代数和为零(流出的电流取正号,流入取负号)。这就是基尔霍夫(G.R.Kirchhoff,德)电流定律:I=0。,例：在z=0和z=d位置有两个无限大理想导体板，在极板间存在时变电磁场，其电场强度为,求：(1)该时变场相伴的磁场强度；,例题,解：(1)由法拉第电磁感应定律微分形式,设平板电容器两端加有时变电压U,试推导通过电容器的电流I与U的关系。,图 2-4 平板电容器,例 2.2,解：,设平板尺寸远

18、大于其间距,则板间电场可视为均匀,即E=U/d,从而得,式中C=A/d为平板电容器的电容。,2.3.1 麦克斯韦方程组的微分形式与积分形式,2.3 麦克斯韦方程组,Maxwells Equations,（推广的安培环路定律）,（法拉第电磁感应定律）,（磁通连续性定律）,（高斯定律）,一、麦克斯韦方程组的微分形式,时变电磁场的源：1、真实源（变化的电流和电荷）；2、变化的电场和变化的磁场。,时变电场的方向与时变磁场的方向处处相互垂直。,物理意义：,时变电场是有旋有散的，时变磁场是有旋无散的。但是，时变电磁场中的电场与磁场是不可分割的，因此，时变电磁场是有旋有散场。,在电荷及电流均不存在的无源区中

19、，时变电磁场是有旋无散的。,电场线与磁场线相互交链，自行闭合，从而在空间形成电磁波。,麦克斯韦方程组的地位：揭示了电磁场场量与源之间的基本关系，揭示了时变电磁场的基本性质，是电磁场理论的基础。,二、麦克斯韦方程组的积分形式,麦克斯韦方程组是描述宏观电磁现象的普遍规律，静电场和恒定磁场的基本方程都是麦克斯韦方程组的特殊情况。,电流连续性方程也可以由麦克斯韦方程组导出。在麦克斯韦方程组中，没有限定场矢量D、E、H、B之间的关系，它们适用于任何媒质，通常称为麦克斯韦方程组的非限定形式,本构关系,将本构关系代入麦克斯韦方程组，则得,麦克斯韦方程组限定形式与媒质特性相关。,三、麦克斯韦方程组的限定形式,

20、麦克斯韦方程组限定形式,Constitutive equations,若媒质参数与位置无关,称为均匀(homogeneous)媒质;若媒质参数与场强大小无关,称为线性(linear)媒质;若媒质参数与场强方向无关,称为各向同性(isotropic)媒质;若媒质参数与场强频率无关,称为非色散媒质;反之称为色散(dispersive)媒质。,四、媒质的分类,在无源区域中充满均匀、线性、各向同性的无耗媒质空间中,由麦克斯韦方程组,=0,J=0,无源区电场波动方程,同理，可以推得无源区磁场波动方程为：,2.3.2 无源区的波动方程,wave equations for source-free medi

21、um,时变电磁场的电场场量和磁场场量在空间中是以波动形式变化的，因此称时变电磁场为电磁波。,建立波动方程的意义：通过解波动方程，可以求出空间中电场场量和磁场场量的分布情况。但需要注意的是：只有少数特殊情况可以通过直接求解波动方程求解。,一、定义,令：，,故：,动态矢量位和标量位,dynamic Vector potential scalar potential,时变场电场场量和磁场场量均为时间和空间位置的函数，因此动态矢量位和动态标量位也为时间和空间位置的函数。,由于时变场电场和磁场为统一整体，因此动态标量位和动态矢量位也是一个统一的整体。,为了使时变电磁场场量和动态位之间满足一一对应关系，须

22、引入额外的限定条件规范条件。,洛伦兹规范条件,二、洛伦兹规范条件,三、动态位满足的方程,引入洛伦兹规范条件，则方程简化为,从达朗贝尔方程可以看出：,试用麦克斯韦方程组导出图2-6所示的RLC串联电路的电压方程(电路全长远小于波长)。,图 2-6 RLC串联电路,例2.3,解:沿导线回路l作电场E的闭合路径积分,根据麦氏方程式(a)有,上式左端就是沿回路的电压降,而是回路所包围的磁通。将回路电压分段表示,得,设电阻段导体长为l1,截面积为A,电导率为,其中电场为J/,故,电感L定义为m/I,m是通过电感线圈的全磁通,得,通过电容C的电流已由例2.2得出:,设外加电场为Ee,则有,因为回路中的杂散

23、磁通可略,d/dt0,从而得,这就是大家所熟知的基尔霍夫电压定律。对于场源随时间作简谐变化的情形,设角频率为,上式可化为,2.4 证明导电媒质内部v=0。;解 利用电流连续性方程(2-31),并考虑到J=E,有,其解为,例,导体内的电荷极快地衰减,使得其中的v可看作零。,铜=5.8107S/m=0=1.510-19s,v随时间按指数减小,驰豫时间:衰减至v0的1/e即36.8%的时间,=/(s),一、一般媒质分界面上的边界条件(),2-4 电磁场的边界条件,在不同媒质的分界面上，媒质的电磁参数、发生突变，因而分界面处的场矢量E、H、D、B也会突变，麦克斯韦方程组的微分形式失去意义。此时，有限空

24、间中场量之间的关系是由积分形式的麦克斯韦方程组制约的，边界条件就由它导出。,1、的边界条件,The boundary conditions for time-varying fields,为表面传导电流密度。,式中：为由媒质21的法向。,特殊地，若介质分界面上不存在传导电流，则,结论：当分界面上存在传导面电流时，切向不连续，其不连续量等于分界面上面电流密度。,当且仅当分界面上不存在传导面电流时，切向连续。,2、的边界条件,结论：只要磁感应强度的时间变化率是有限的，切向连续。,3、的边界条件,结论：在边界面上，法向连续。,4、的边界条件,为分界面上自由电荷面密度。,特殊地：若媒质为理想介质，则,

25、此时有,当分界面上存在自由电荷时，切向不连续，其不连续量等于分界面上面电荷密度。,当且仅当分界面上不存在自由电荷时，切向连续。,5、J的边界条件,在理想介质分界面上，不存在自由电荷和传导电流。,二、理想介质分界面上的边界条件,在理想介质分界面上，矢量切向连续 在理想介质分界面上，矢量法向连续,Boundary conditions Between two Perfect dielectrics,在理想导体内部，在导体分界面上，一般存在自由电荷和传导电流。,式中：为导体外法向。,三、理想导体分界面上的边界条件,对于时变场中的理想导体，电场总是与理想导体相垂直，磁场总是与理想导体相切。,Bound

26、ary conditions Between Perfect conductors and perfect dielectric,时变场的边界条件包括四个关系式。可以证明它们并不是相互独立的，当满足两个切向分量的边界条件的，必定满足两个法向分量的边界条件。,说明：,在理想介质的分界面上，用于定解的边界条件为，分析电磁波在理想介质分界面上的反射和透射时就要使用这个边界条件。,理想介质和理想导体只是理论上存在。在实际应用中，某些媒质导电率极小或者极大，则可视作理想介质或理想导体进行处理。,在理想介质与理想导体的分界面上，用于定解的边界条件为 或。分析电磁波在理想导体表面上的反射时就要使用这个边界条

27、件。,同轴线横截面如图2-9（a）所示。设通过直流I,内外导体上电流大小相等，方向相反。求各区中的H和H,并验证各分界处的边界条件。,例,在直流情形下内外导体中电流密度是均匀的,分别为,解,（2）,（3）,以上H结果证明表2-1中的麦氏方程组式(b)处处成立。下面再验证边界条件:,（4）,例 2.6 设平板电容器二极板间的电场强度为3 V/m,板间媒质是云母,r=7.4,求二导体极板上的面电荷密度。解 参看图2-9(b),把极板看作理想导体,在A,B板表面分别有,例：在z=0和z=d位置有两个无限大理想导体板，在极板间存在时变电磁场，其电场强度为,求：(1)该时变场相伴的磁场强度；,(2)导体

28、板上的电流分布。,例题,解：(1)由麦克斯韦方程,(2)由边界条件,在下极板上：,在上极板上：,时变场中，电场和磁场相互激励，能量不断转换，在这个过程中，电磁能量从一个地方传递到另外的地方。,一、坡印廷定理,坡印廷定理描述了空间中电磁能量守恒关系。,2-5 坡印廷定理和坡印廷矢量,Poyntings theorem the Poyntings vector,The energy and flow of energy in the time-varying fields,利用矢量函数求导公式，,在线性、均匀、各向同性的媒质中，有,说明：单位时间单位体积内流出的电磁能量；,单位时间单位体积内电场能

29、量减少量；,单位时间单位体积内磁场能量减少量；,单位体积内转化为焦耳热能的电磁功率；,将坡印廷定理微分形式在一定体积内进行积分，得,说明：表流出闭合面S的电磁功率；,单位时间内体积V内电场能量增加量；,坡印廷定理物理意义：单位时间内，体积V中减少的电磁能量等于流出体积V的电磁能量与体积V内损耗的电场能量之和。,单位时间内体积V内磁场能量增加量；,单位时间内体积V内损耗的电场能量,定义：坡印廷矢量（用符号 表示）,注：坡印廷矢量也称能流密度矢量。,二、坡印廷矢量,坡印廷矢量的大小表示单位时间内通过垂直于能量传输方向的单位面积的电磁能量。坡印廷矢量的方向即为电磁能量传播方向。,图 2-10 坡印廷

30、矢量,一段长直导线l,半径为a,电导率为。设沿线通过直流I,试求其表面处的坡印廷矢量,并证明坡印廷定理。,图 2-12 直流导线段,例,故表面处坡印廷矢量为,它的方向垂直于导体表面,指向导体里面。为证明坡印廷定理,需将S沿圆柱表面积分:,解：,导体内的热损耗功率为,电路理论中的焦耳定理.其微分形式为,此式代表场点处各单位体积的热损耗功率。,解：(1),(2),(3),2-6 惟一性定理 The uniqueness theorem,唯一性定理是电磁场的基本定理之一，指出在什么时间、空间范围，什么初始、边界条件下，麦克斯韦方程组的解是唯一的。,在一有限区域V内，如果同时给定场源、任一点处E和H在

31、t=t0时刻的初始初始值，以及tt0时边界上电场和磁场的切向分量，则在tt0时，区域V中的解就被唯一确定了。,同时满足场方程、初始条件和边界条件的解是唯一的。,对于周期性的源，初始条件将被场量的周期性取代，只需边界条件就可保证解的唯一性。,仅有两个切向分量是独立的，法向分量已经隐含其中了，,证明：,在分界面两侧的空间中，场量都满足微分形式的麦克斯韦方程。,把场量和都分解成切向和法向两个分量：,对于介质1和介质2，有,流过任意 的电流,而,所以,流过曲线l的电流为：,电磁场的基本物理量,电场强度 E电通量密度 D磁通量密度 B磁场强度 H,本章内容小结,电磁场的源：,电流密度 J电荷密度,基本物理量之间的本构关系,静态场的基本方程,微分形式,积分形式,法拉第电磁感应定律,回路中产生的感应电动势与回路磁通量的时间变化率成正比关系,微分形式,位移电流,全电流定律,麦克斯韦方程组,微分形式,积分形式,本构关系,限定形式的麦克斯韦方程,时变电磁场的边界条件,矢量形式,标量形式,理想介质分界面上的边界条件,理想导体分界面上的边界条件,动态矢量位和标量位,动态位的引出,洛伦兹规范,动态位满足的微分方程,坡印廷定理和坡印廷矢量,坡印廷矢量,瞬时形式,平均形式,波动方程,点电荷产生的电场强度,电流元 产生的磁感应强度为：,
